パケットおよび状態遷移
パケット一覧
WebSocket 音声認識プロトコルでクライアント ⇔ サーバ間でやりとりされるパケットは、以下の通りです。
| パケット名 | 関連する状態 | 説明 |
|---|---|---|
| s コマンドパケット | 音声供給状態 | 音声データ送信開始コマンド |
| s コマンド応答パケット | 音声供給状態 | 音声データ送信開始コマンド応答 |
| p コマンドパケット | 音声供給状態 | 音声データ送信コマンド |
| p コマンド応答パケット | 音声供給状態 | 音声データ送信コマンド応答 |
| e コマンドパケット | 音声供給状態 | 音声データ送信停止コマンド |
| e コマンド応答パケット | 音声供給状態 | 音声データ送信停止コマンド応答 |
| S イベントパケット | 発話区間検出状態 | 発話区間開始検出通知 |
| E イベントパケット | 発話区間検出状態 | 発話区間終了検出通知 |
| C イベントパケット | 音声認識状態 | 認識処理開始通知 |
| U イベントパケット | - | 認識処理中通知 |
| A／R イベントパケット | 音声認識状態 | 認識処理結果通知 |
| G イベントパケット | - | サーバ内でのアクション結果通知 |
状態遷移一覧
WebSocket 音声認識プロトコルに存在する状態遷移は、以下の通りです。
- 音声供給状態遷移
- 発話区間検出状態遷移
- 音声認識状態遷移
1. 音声供給状態遷移
クライアントからサーバへの音声データの供給状況を表す状態は、以下のようになります。
音声供給状態遷移表
| パケット名 | 0 Initialized [初期状態] | 1 starting | 2 started | 3 providing | 4 ending |
|---|---|---|---|---|---|
| s コマンドパケット | 供給開始 → 1 | (ERROR) | (ERROR) | (ERROR) | (ERROR) |
| s コマンド応答パケット (処理成功時) | － | (OK) → 2 | － | － | － |
| s コマンド応答パケット (処理失敗時) | － | (ERROR) → 0 | － | － | － |
| p コマンドパケット | (ERROR) | (ERROR) | 供給中 → 3 | 供給中 → 3 | (ERROR) |
| p コマンド応答パケット (処理成功時) | － | － | － | (OK) → 3 | － |
| p コマンド応答パケット (処理失敗時) | － | － | － | (ERROR) → 0 | － |
| e コマンドパケット | (ERROR) | (ERROR) | 供給停止 → 4 | 供給停止 → 4 | (ERROR) |
| e コマンド応答パケット (処理成功時) | － | － | － | － | (OK) → 0 |
| e コマンド応答パケット (処理失敗時) | － | － | － | － | (ERROR) → 0 |

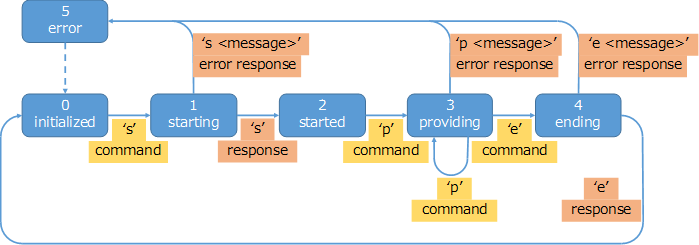

音声供給状態遷移図
2. 発話区間検出状態遷移
発話区間の検出状況を表す状態は、以下のようになります。
発話区間検出状態遷移表
| パケット名 | 6 not-detecting [初期状態] | 7 detecting |
|---|---|---|
| S イベントパケット | → 7 | － |
| E イベントパケット | － | → 6 |
発話区間検出状態遷移図
3. 音声認識状態遷移
音声認識処理の状況を表す状態は、以下のようになります。
音声認識状態遷移表
| パケット名 | 8 not-recognizing [初期状態] | 9 recognizing |
|---|---|---|
| C イベントパケット | → 9 | － |
| A／R イベントパケット | － | → 8 |
音声認識状態遷移図
